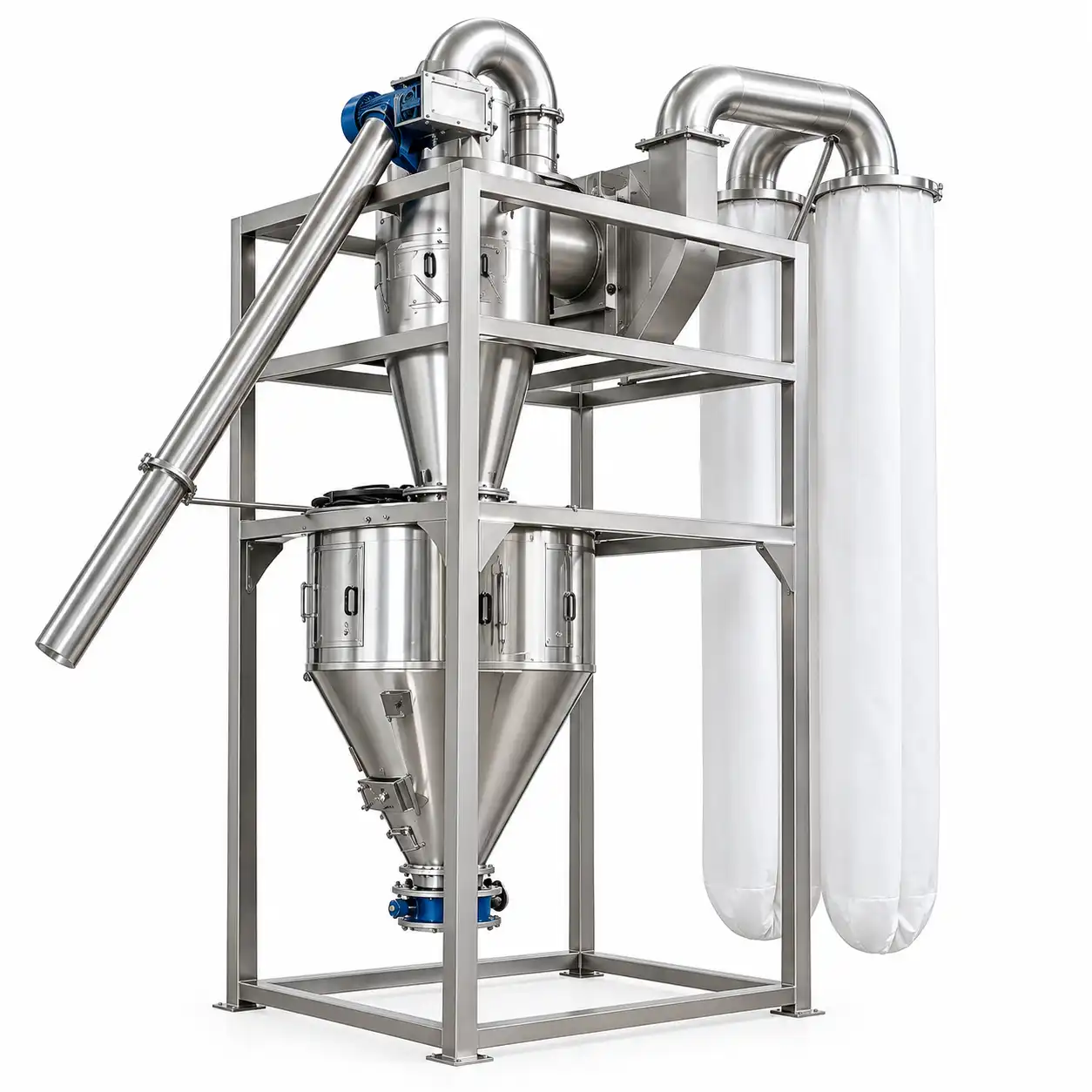

سیکلون ۲۰۰ لیتری استیل با شاسی، بگ فیلتر و شیر ویفری

سیکلون یکی از تجهیزات اصلی در سیستم جداسازی و جمع‌آوری مواد در خطوط آسیاب صنعتی است. این تجهیز با ایجاد حرکت چرخشی در جریان هوا، بخش زیادی از ذرات جامد و مواد آسیاب‌شده را از جریان هوا جدا کرده و به قسمت پایینی سیکلون هدایت می‌کند.

سیکلون ۲۰۰ لیتری اسوه صنعت با بدنه استیل نگیر و سطح داخلی صاف و براق، به‌صورت مجموعه‌ای شامل سیکلون، شاسی، بگ فیلتر و شیر ویفری طراحی می‌شود تا جداسازی مواد و کنترل غبار در خط آسیاب به‌صورت یکپارچه انجام شود.

سیکلون صنعتی چگونه کار می‌کند؟

در خط آسیاب، ترکیبی از هوا و مواد آسیاب‌شده از طریق مکنده در مسیر حرکت می‌کند. این جریان وارد سیکلون شده و به دلیل شکل هندسی سیکلون، حرکت چرخشی پیدا می‌کند.

ذرات جامد و پودر به دلیل اثر نیروی گریز از مرکز از جریان هوا جدا شده و به سمت پایین سیکلون حرکت می‌کنند. هوای دارای ذرات ریزتر نیز از قسمت بالایی سیکلون خارج شده و به سمت بگ فیلتر هدایت می‌شود.

به‌صورت ساده، مسیر عملکرد سیستم به این شکل است:

آسیاب → مکنده → سیکلون → بگ فیلتر → خروج هوای تصفیه‌شده‌تر

سیکلون ۲۰۰ لیتری استیل

سیکلون‌های مورد استفاده در این سیستم به‌صورت استاندارد با ظرفیت ۲۰۰ لیتر تولید می‌شوند و بدنه آن‌ها از استیل نگیر ساخته می‌شود.

سطح داخلی صاف و براق استیل باعث می‌شود مسیر داخلی سیکلون یکنواخت‌تر باشد و حرکت هوا و مواد با اصطکاک کمتری انجام شود. استفاده از استیل همچنین برای خطوطی که الزامات بهداشتی و نظافت اهمیت بیشتری دارند، گزینه مناسبی است.

ظرفیت ۲۰۰ لیتری سیکلون به ظرفیت خود سیکلون و فضای جمع‌آوری مواد در آن اشاره دارد. انتخاب و طراحی نهایی مجموعه باید متناسب با ظرفیت آسیاب، مکنده و سایر اجزای خط انجام شود.

شاسی سیکلون چه کاربردی دارد؟

شاسی وظیفه نگهداری سیکلون و تجهیزات و مخزن قرارگرفته در قسمت زیر آن را بر عهده دارد.

ابعاد و استحکام شاسی بر اساس عواملی مانند وزن سیکلون، ظرفیت مخزن، وزن مواد جمع‌شده، ارتفاع موردنیاز و شرایط نصب در محل تعیین می‌شود.

برای مثال، اگر سیکلون روی یک مخزن بزرگ مانند مخزن ۳۰۰۰ لیتری قرار گیرد، شاسی باید با پروفیل و ساختار مقاوم‌تر طراحی شود تا توان تحمل وزن مجموعه و مواد داخل مخزن را داشته باشد.

ارتفاع شاسی نیز بر اساس فضای موجود در سالن تولید، ارتفاع خط و نحوه تخلیه محصول تعیین می‌شود.

بگ فیلتر در سیستم سیکلون چه کاری انجام می‌دهد؟

تمام ذرات موجود در جریان هوا در سیکلون جدا نمی‌شوند. بخشی از ذرات بسیار ریز و غبار می‌تواند همراه جریان هوا به سمت خروجی سیکلون حرکت کند.

در این مرحله، بگ فیلتر وظیفه دارد ذرات ریز باقی‌مانده را از جریان هوا جدا کند.

تعداد کیسه‌های بگ فیلتر بر اساس عواملی مانند حجم هوای عبوری، فشار سیستم، توان و مشخصات مکنده و نوع ماده مورد استفاده تعیین می‌شود.

بنابراین تعداد بگ فیلتر برای همه خطوط یکسان نیست. برای نمونه، یک سیستم با مکنده ۵.۵ اسب ممکن است به یک یا دو بگ فیلتر نیاز داشته باشد، در حالی که یک مکنده ۱۵ اسب، بسته به طراحی خط، می‌تواند به تعداد بیشتری کیسه نیاز داشته باشد.

شیر ویفری سیکلون چیست؟

شیر ویفری در قسمت خروجی سیکلون یا مخزن زیر سیکلون نصب می‌شود و برای کنترل تخلیه مواد جمع‌شده مورد استفاده قرار می‌گیرد.

با باز شدن شیر، مواد جداشده از جریان هوا از قسمت پایینی سیکلون یا مخزن تخلیه شده و داخل کیسه یا مخزن موردنظر جمع‌آوری می‌شوند.

پس از پایان تخلیه، شیر بسته می‌شود تا خروج مواد کنترل شده و سیستم برای ادامه کار آماده باشد.

اجزای مجموعه سیکلون ۲۰۰ لیتری

این مجموعه می‌تواند شامل اجزای زیر باشد:

• سیکلون ۲۰۰ لیتری استیل
• شاسی نگهدارنده
• بگ فیلتر
• شیر ویفری
• اتصالات موردنیاز برای قرارگیری در خط آسیاب

طراحی مجموعه بر اساس ظرفیت آسیاب و مکنده و همچنین شرایط نصب و نحوه جمع‌آوری محصول انجام می‌شود.

سیکلون در خط آسیاب صنعتی چه نقشی دارد؟

در یک خط آسیاب صنعتی، انتقال مواد فقط به وسیله آسیاب انجام نمی‌شود. پس از آسیاب، محصول باید از جریان هوا جدا، جمع‌آوری و در صورت نیاز غبار آن کنترل شود.

سیکلون یکی از تجهیزات اصلی این بخش است و در کنار مکنده، بگ فیلتر و مخزن جمع‌آوری کار می‌کند.

استفاده از این مجموعه باعث می‌شود فرآیند جداسازی و جمع‌آوری مواد نسبت به انتقال و تخلیه دستی، منظم‌تر و متناسب با عملکرد خط تولید انجام شود.

سیکلون استیل یا آهنی؛ کدام مناسب است؟

انتخاب جنس سیکلون به نوع محصول، شرایط خط تولید و الزامات بهداشتی بستگی دارد.

سیکلون استیل برای خطوطی که نظافت، بهداشت و مقاومت در برابر خوردگی اهمیت بیشتری دارد، گزینه مناسبی است. در مقابل، در برخی کاربردهای صنعتی عمومی می‌توان از ساختارهای آهنی نیز استفاده کرد.

سیکلون ۲۰۰ لیتری این مجموعه با استیل نگیر ساخته می‌شود و سطح داخلی آن صاف و براق است.

مزایای سیکلون ۲۰۰ لیتری استیل اسوه صنعت

بدنه ساخته‌شده از استیل نگیر

سطح داخلی صاف و براق

جداسازی بخش قابل‌توجهی از مواد جامد از جریان هوا

مجهز به شاسی متناسب با شرایط نصب

امکان استفاده همراه با بگ فیلتر و شیر ویفری

قابلیت قرارگیری در سیستم جمع‌آوری مواد خط آسیاب

طراحی مجموعه متناسب با ظرفیت و مشخصات خط تولید

سیکلون ۲۰۰ لیتری برای چه خطوطی مناسب است؟

این سیکلون می‌تواند در خطوط آسیاب و فرآوری موادی مانند ادویه، گیاهان خشک، مواد غذایی خشک و سایر موادی که نیاز به جداسازی محصول از جریان هوا دارند، مورد استفاده قرار گیرد.

انتخاب نهایی سیکلون، بگ فیلتر و مشخصات مکنده باید بر اساس نوع ماده، ظرفیت تولید و شرایط واقعی خط انجام شود.

ساخت سیکلون ۲۰۰ لیتری اسوه صنعت

اسوه صنعت سیکلون ۲۰۰ لیتری استیل را به‌صورت مجموعه‌ای همراه با شاسی، بگ فیلتر و شیر ویفری برای استفاده در خطوط آسیاب صنعتی طراحی و تولید می‌کند.

طراحی اجزای مجموعه با توجه به ظرفیت آسیاب، مکنده، نوع ماده، حجم مخزن و شرایط محل نصب انجام می‌شود تا تجهیزات با یکدیگر هماهنگ باشند و عملکرد خط دچار گلوگاه نشود.

اگر برای خط آسیاب خود به سیکلون، بگ فیلتر و سیستم جمع‌آوری مواد نیاز دارید، کارشناسان اسوه صنعت می‌توانند بر اساس ظرفیت خط، نوع ماده و تجهیزات موجود، مجموعه مناسب را طراحی و پیشنهاد کنند.
